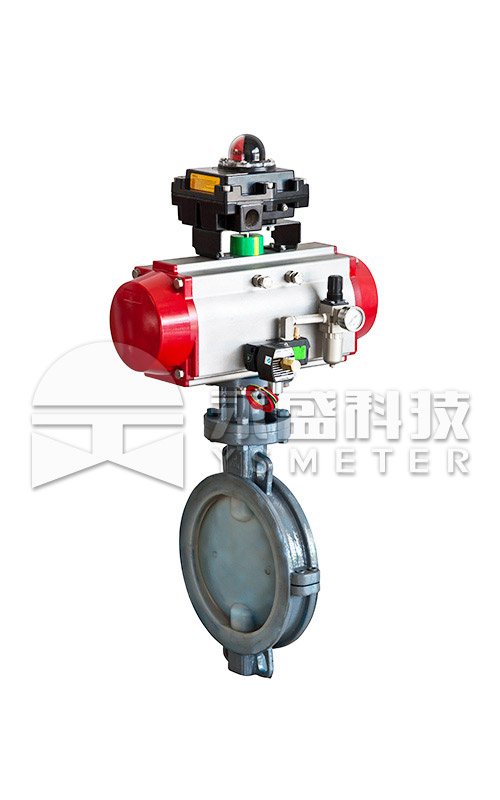

ZSHWJ/ZDRWJ/ZSHWF/ZDRWF系襯膠、襯氟蝶是為配套大型燃煤電廠脫硫脫硝裝置而設計開發的漿液管道專用閥及適用于各種工業領域管道中液體和氣體(包括蒸汽)的輸送,特別是具有腐蝕性介質的適用場合,如:硫酸、磷酸、氫氟酸、氯氣、強堿、王水等具有強腐蝕性的介質。該產品具有切斷性能好、抗腐蝕性強、使用壽命長等特點。

襯膠蝶閥閥體內襯EPDM(三元乙丙膠),具有極強的耐腐蝕性和抗沖刷能力,壽命長;閥板材料選用雙相不銹鋼2205、1.4529等,具有極強的耐氯離子腐蝕性能(可耐氯離子40000ppm),極強的綜合機械性能和極高的表面硬度。特別適合于灰漿等具有腐蝕性并帶有顆粒物、易沖刷的漿料介質。根據工況也可采用奧氏體不銹鋼;光潔度達鏡面的閥板與耐氯離子性能好、有較強韌性和彈性的EPDM(三元乙丙膠)的密封副組合,達到完全密封,氣密性試驗達到零泄漏;流阻小,額定流量系數大;該蝶閥產品采用對夾連接。

襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,配以閥座基部的硅橡膠襯墊調節閥門的密封性能;該閥門操作輕便,具有嚴密的密封性能和超長的使用壽命;可作快速切斷或調節流量之用。閥體采用分體式,閥軸兩端的密封有蝶板與閥座之間的旋轉基面加氟橡膠來控制;從而達到了產品結構緊湊、外形美觀、工藝合理、性能可靠的目的。封閉式連接保證閥軸不與流道內的介質接觸,分體式閥體連接不僅在管道上更換閥軸方便,更可以方便快捷的調整密封比性能。流阻小,額定流量系數大;該蝶閥產品采用對夾連接。

Image module

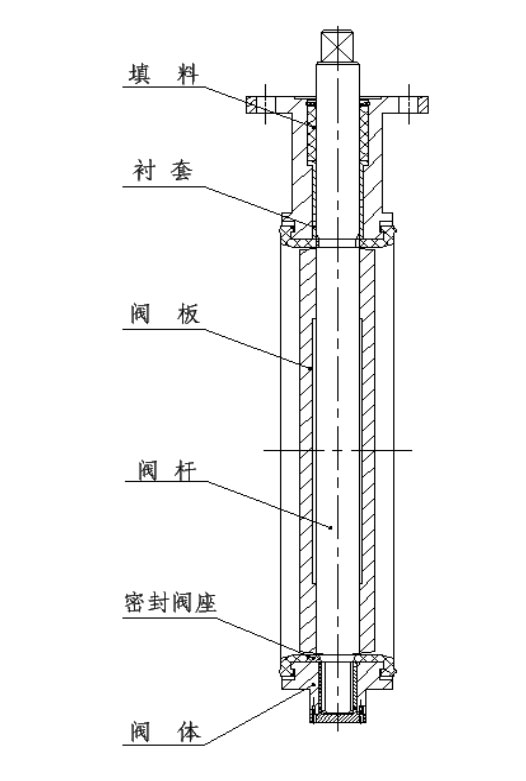

零件名稱襯膠蝶閥常用材質
填 料PTFE
襯 套QAL9-4、PTFE
閥 板尼龍11、CF8、2205
閥?桿304、2Cr13
密封閥座三元乙丙膠、丁腈膠、氟橡膠
閥?體HT200、QT450-22AL、WCB、CF8

公稱通徑:DN50~1000mm(2”~40”)

公稱壓力:PN1.0~1.6MPa(150lb)

適用溫度:-50~+130℃

適用介質:石灰、石漿液、海水、油品、堿、鹽及弱酸等。

連接方式:對夾式

法蘭標準:GB/T9119.8、HG20592

密封面形式:PN10、PN16為突面(RF);

設計制造標準:GB/T4213、GB/T12238;

驗收標準:GB/T4213、GB/T13927;

*如有特殊情況連接尺寸可按用戶要求制造。

Image module

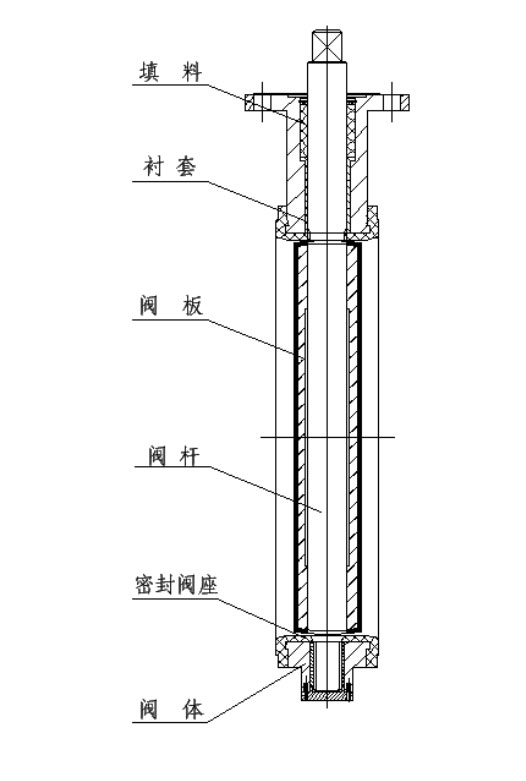

零件名稱襯膠蝶閥常用材質
填 料PTFE
襯 套QAL9-4、PTFE
閥 板CF8、CF8M、WCB襯PTFE、F4、PFA
閥?桿304、2Cr13
密封閥座PTFE、F4、PFA
閥?體CF8、CF8M、WCB襯PTFE、F4、PFA

公稱通徑:DN50~1000mm(2”~40”)

公稱壓力:PN1.0~1.6MPa(150lb)

適用溫度:-80~+200℃

適用介質:硫酸、磷酸、氫氟酸、氯氣、強堿、王水等。

連接方式:對夾式

法蘭標準:GB/T9119.8、HG20592

密封面形式:PN10、PN16為突面(RF);

設計制造標準:GB/T4213、GB/T12238;

驗收標準:GB/T4213、GB/T13927;

*如有特殊情況連接尺寸可按用戶要求制造。
