公稱通徑DN65~400
公稱壓力PN1.6~16.0MPa ANSI 150~900lb
介質溫度-196~595℃
連接方式法蘭式、焊接式
閥蓋形式標準型、散熱型、低溫型
閥體材質WCB、CF8、CF8M、CF3M
閥內件材質304、304+Stellite、316L、316L+Stellite
流量特性等百分比、線性、快開
泄漏量-硬密封ANSI Class V、VI

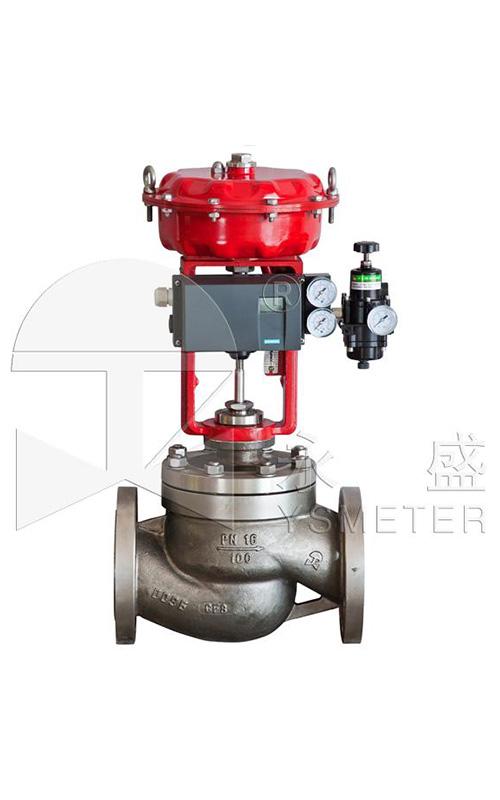

YSIQ(D)F30系列智能型先導式籠式單座調節閥采用先導閥芯結構,流道呈S型,結構緊湊、密封效果好、切斷能力高、適用范圍廣和使用壽命長等特點??蛇m用于較苛刻的工況,特別適用于大口徑高溫高壓且要求泄漏等級高的場所。

執行機構采用ZM10型多彈簧高強度增強型執行機構,通過簡單的操作,可在現場隨意更換正、反作用形式;微正壓保護能對彈簧和膜片進行有效的防腐蝕保護,從而延長了執行機構的使用壽命,方便了用戶的使用;執行機構與智能閥門定位器采用無管路連接的設計,提高了調節閥的抗震性能、使用穩定性與調節精度,滿足對工況的精確調節。
