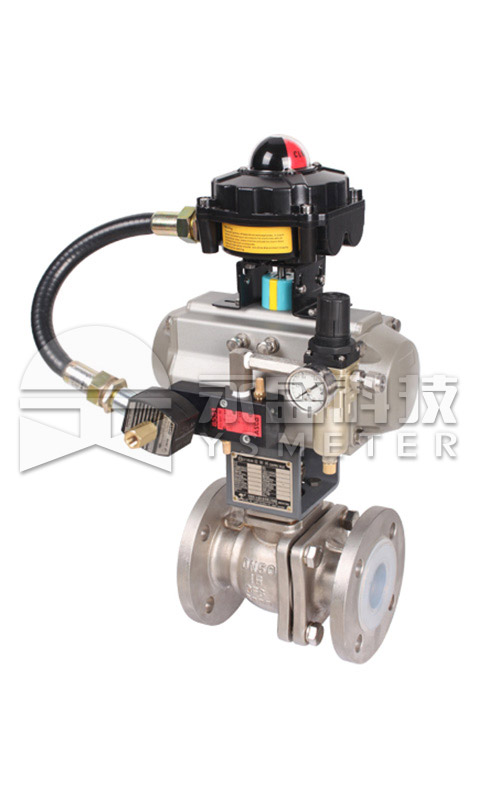

ZSHOF/ZDROF系列“O”型襯氟切斷球閥是一種二片式全通徑浮動式球閥結構。閥體內壁及球芯襯氟塑料F46或PFA，主要用于截?cái)嗷蚪油ü苈分械母g性介質，并可用于流體的調節和控制。執行機構選用高性能雙活塞齒輪齒條結構，傳動效率高，結構緊湊或電子式電動執行機構。該系列產品公稱通徑范圍DN15～250mm（1/2”～10”），公稱壓力等級PN1.0、1.6?MPa（150lb）。與其它閥類相比，具有以下特點：

  • 流體阻力小，襯里球閥內壁光滑，流道暢通是所有閥類中流體阻力最小的一種；
  • 開關迅速、方便，只需將球體旋轉90°，便完成開啟和關閉動作；
  • 采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到零泄漏；
  • 球體與閥桿一體化設計，消除了轉動角差，杜絕了由于壓力變化引起沖出承壓件的可能性，保證了使用的安全性、可靠性；
  • 閥座限位結構（扭矩穩定）：主副閥體連接處、閥體與填料函連接處金屬限位結構，使閥座密封圈合理預緊并限位，大大減小了操作扭矩；
  • 標準執行器：氣動、電動可互換。
Image module

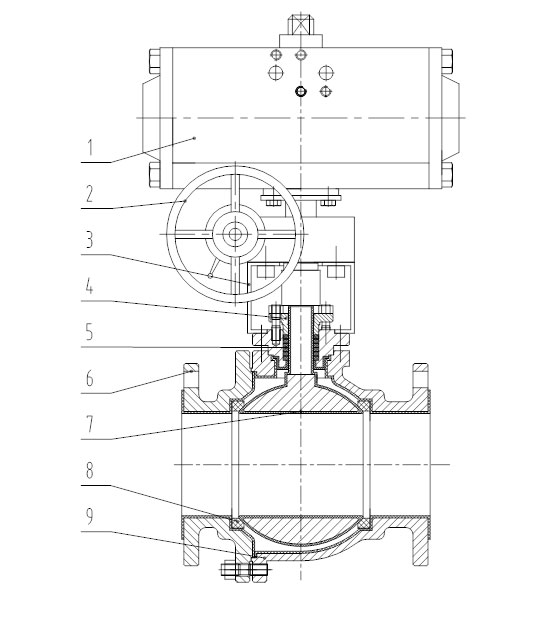

圖一 襯氟球閥結構圖（DN15~250）

序號零件名稱常用材料
1執行器執行器（氣動、電動）
2手 ?輪（可帶、可不帶）
3支 ?架Q235B、WCB
4填料壓蓋WCB、CF8
5填 ?料PTFE
6主閥體WCB+F46、CF8+F46
7球 ?芯304+F46
8閥 ?座PTFE
9副閥體WCB+F46、CF8+F46
公稱通徑DN(mm)1520253240506580100125150200250
額定流量系數KV2038721101702703805109401400220035005000
公稱壓力(MPa)1.0、1.6、150lb
固有流量特性快開
額定轉角（°）0±4°～90±4°
介質溫度（℃）-30~150
泄漏等級VI級
氣源壓力Ps（MPa）0.4～0.6
電源電壓220V.AC ?50Hz或380V.AC ?50Hz
法蘭連接形式按HG/T20592-2009 ?RF

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造。

型 ?式氣動活塞式電動式
型 ?號SRDA見各廠家選型樣本
類 ?型單作用型雙作用型
用 ?途切斷切斷
接 ?口G1/8”、 G1/4”、 G1/2”見各廠家選型樣本
額定轉角90°
正作用氣壓增加閥關
反作用氣壓增加閥開
環境溫度-40~80℃
表面涂層中間銀色+兩邊紅色
附 ?件減壓器、電磁閥、限位開關、手輪、氣控閥等
公稱通徑DN(mm)1520253240506580100125150200250
扭矩N.mPN1681012203240651001402604507501200

注：扭矩表僅做參考，結合實際介質、壓力不同可以增減扭矩。

序號項???目氣動襯氟球閥電動襯氟球閥
1基本誤差＜(%)±2.5±2.5
2額定轉角偏差＜(%)+2.5+0.5
3額定流量系數偏差＜(%)+10

注：本產品性能指標貫徹GB/T4213-2008。

O型襯氟切斷球閥選型樣本下載
